排行榜

在我的Online学习平台项目中，实现了积分功能，并且也将用户的积分明细保存到了数据库？积分的高低排名就是排行榜，那么排行榜该如何实现呢？

基于数据库实现

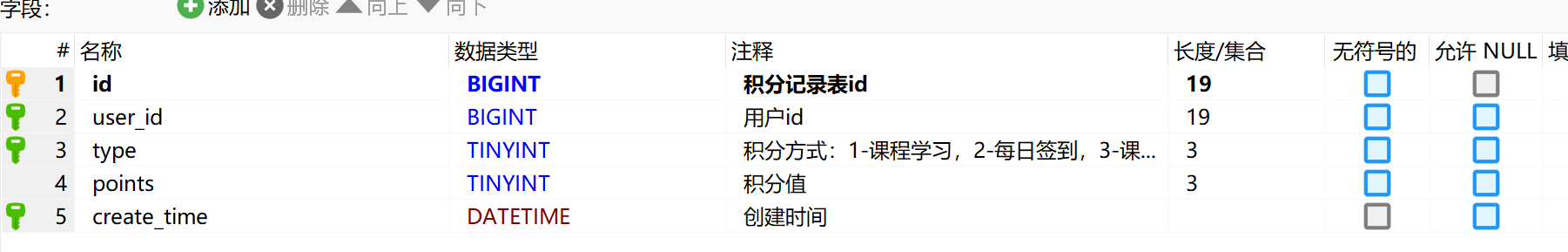

排行榜是基于积分实现的，积分明细表如下

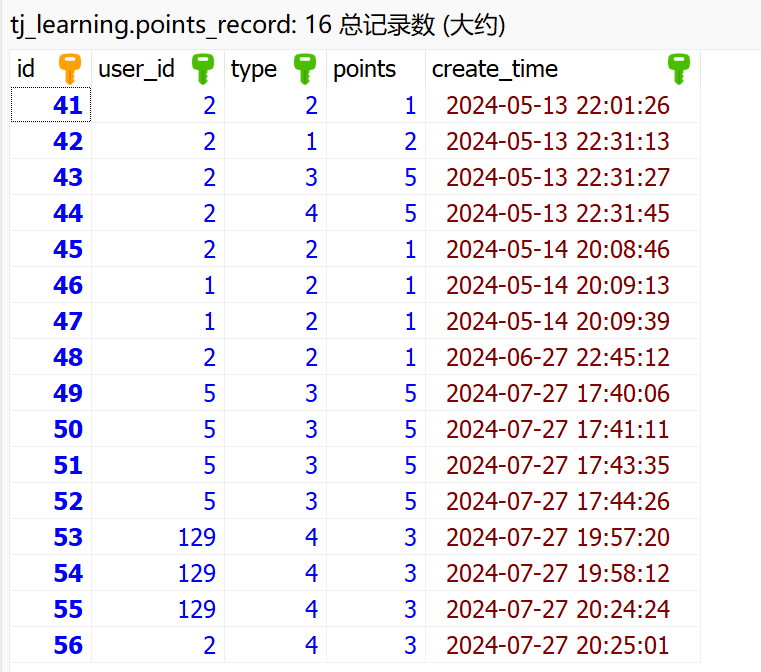

产生的数据如下：

要想形成排行榜，我们在查询数据库时，需要先对用户分组，再对积分求和，最终按照积分和排序，Sql语句是这样：

SELECT user_id, SUM(points) FROM points_record GROUP BY user_id ORDER BY SUM(points)

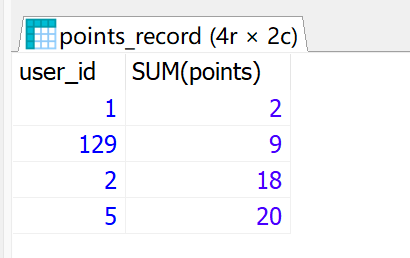

查询结果如下：

面对的问题

每个用户都可能会有数十甚至上百条积分记录，当用户规模达到百万规模，可能产生的积分记录就是数以亿计。 要在每次查询排行榜时，在内存中对这么多数据做分组、求和、排序，对内存和CPU的占用会非常恐怖，不太靠谱。 那该怎么办呢？

解决方案

• 方案一：基于MySQL的离线排序
• 方案二：基于Redis的SortedSet

首先说方案一：

简单来说，就是将数据库中的数据查询出来，在内存中自己利用算法实现排序，而后将排序得到的榜单保存到数据库中。但由于这个排序比较复杂，我们无法实时更新排行榜，而是每隔几分钟计算一次排行榜。这种方案实现起来比较复杂，而且实时性较差。不过优点是不会一直占用系统资源。

再说方案二：

Redis的SortedSet底层采用了跳表的数据结构，因此可以非常高效的实现排序功能，百万用户排序轻松搞定。而且每当用户积分发生变更时，我们可以实时更新Redis中的用户积分，而SortedSet也会实时更新排名。实现起来简单、高效，实时性也非常好。缺点就是需要一直占用Redis的内存，当用户量达到数千万万时，性能有一定的下降。

当系统用户量规模达到数千万，乃至数亿时，我们可以采用分治的思想，将用户数据按照积分范围划分为多个桶，例如： 0~100分、101~200分、201~300分、301~500分、501~800分、801~1200分、1201~1500分、1501~2000分

在Redis内为每个桶创建一个SortedSet类型的key，这样就可以将数据分散，减少单个KEY的数据规模了。而要计算排名时，只需要按照范围查询出用户积分所在的桶，再累加分值比他高的桶的用户数量即可。依然非常简单、高效。

综上，我们推荐基于Redis的SortedSet来实现排行榜功能。

基于Redis的实现

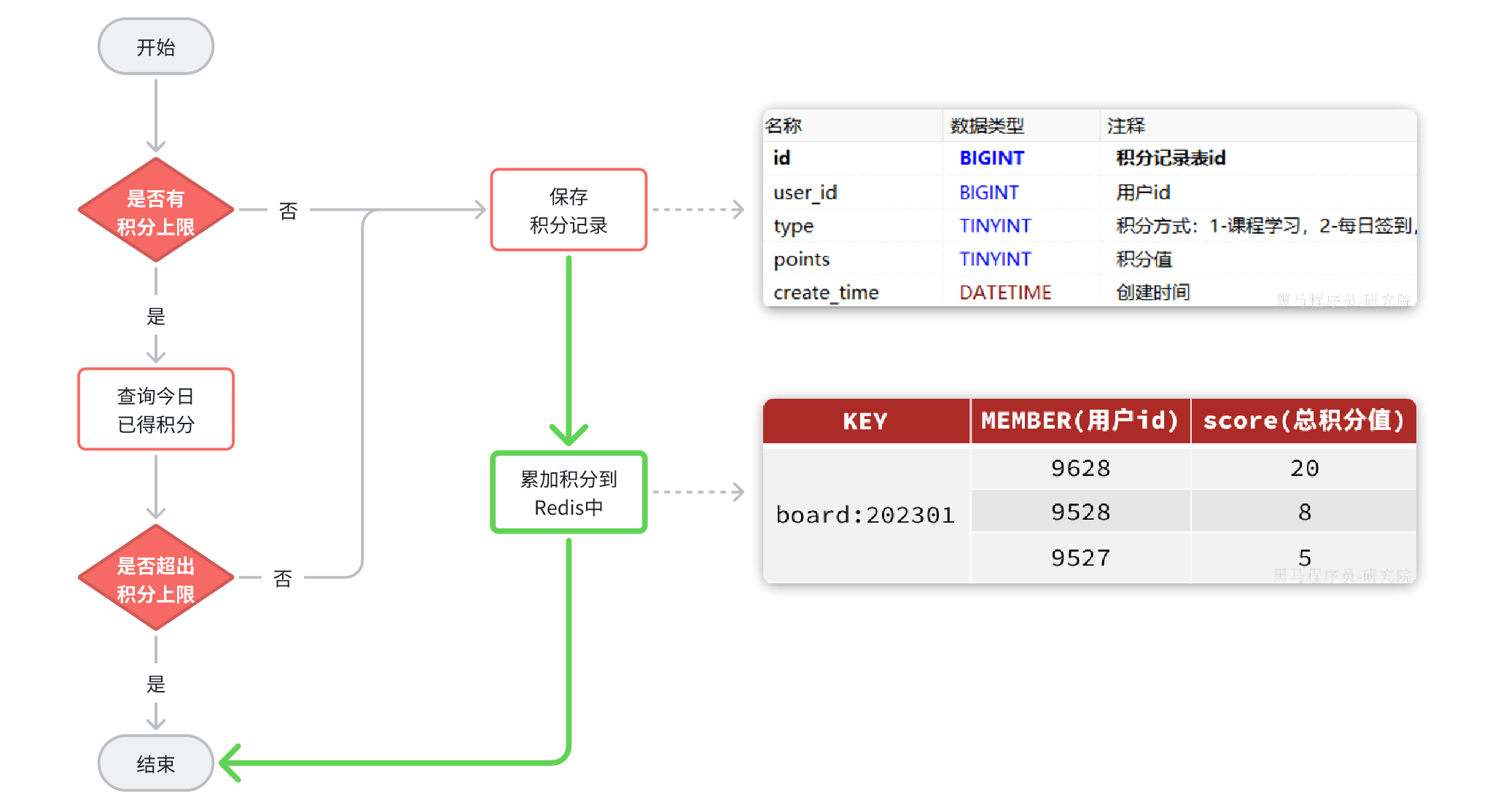

用户每次积分变更时，累加积分到Redis的SortedSet中

对之前改造如下：

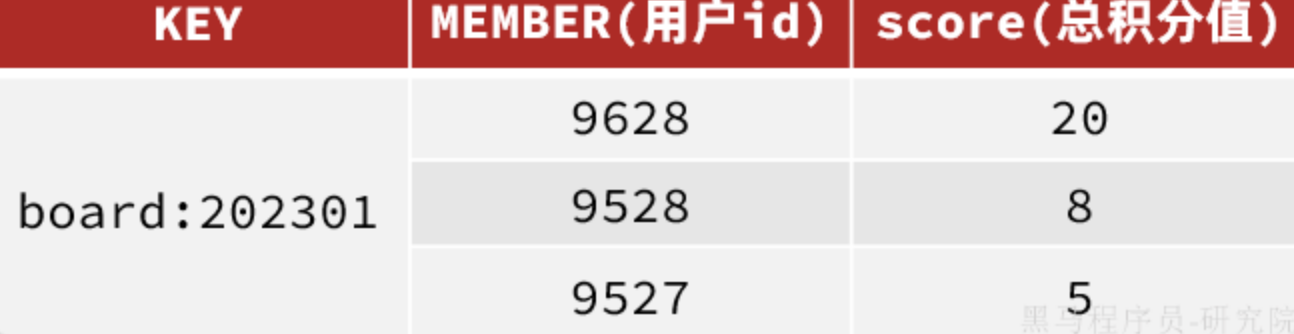

在Redis中，使用SortedSet结构，以赛季的日期为key，以用户id为member，以积分和为score. 每当用户新增积分，就累加到score中，SortedSet排名就会实时更新。这样一个实时的当前赛季榜单就出现了。

代码实现

@Override
public void addPointsRecord(Long userId, int points, PointsRecordType type) {
    LocalDateTime now = LocalDateTime.now();
    int maxPoints = type.getMaxPoints();
    // 1.判断当前方式有没有积分上限
    int realPoints = points;
    if(maxPoints > 0) {
        // 2.有，则需要判断是否超过上限
        LocalDateTime begin = DateUtils.getDayStartTime(now);
        LocalDateTime end = DateUtils.getDayEndTime(now);
        // 2.1.查询今日已得积分
        int currentPoints = queryUserPointsByTypeAndDate(userId, type, begin, end);
        // 2.2.判断是否超过上限
        if(currentPoints >= maxPoints) {
            // 2.3.超过，直接结束
            return;
        }
        // 2.4.没超过，保存积分记录
        if(currentPoints + points > maxPoints){
            realPoints = maxPoints - currentPoints;
        }
    }
    // 3.没有，直接保存积分记录
    PointsRecord p = new PointsRecord();
    p.setPoints(realPoints);
    p.setUserId(userId);
    p.setType(type);
    save(p);

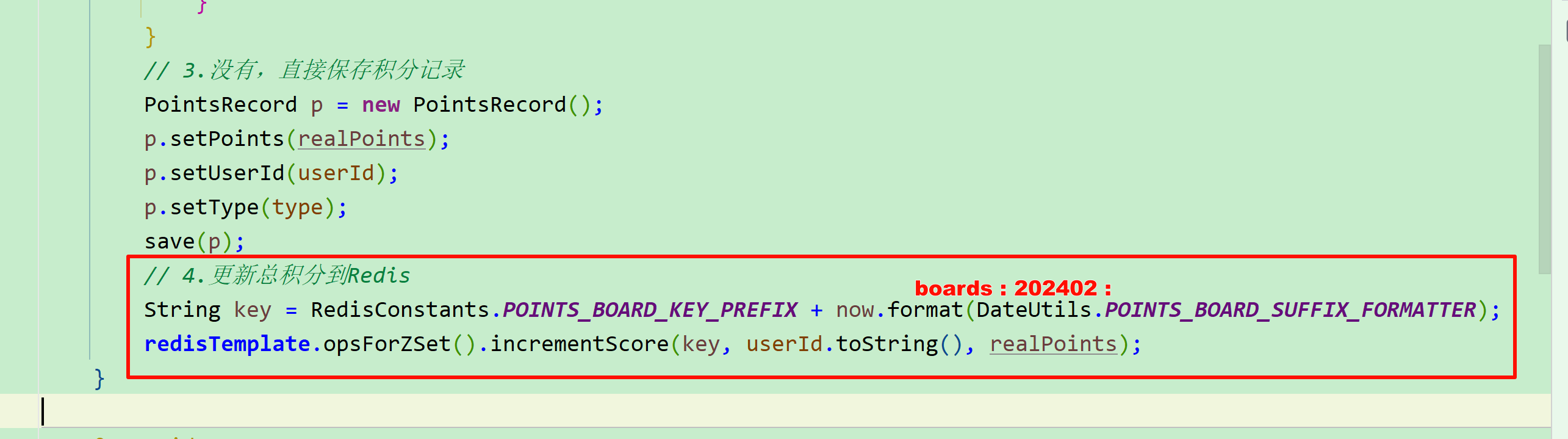

    // 4.更新总积分到Redis
    String key = RedisConstants.POINTS_BOARD_KEY_PREFIX + now.format(DateUtils.POINTS_BOARD_SUFFIX_FORMATTER);
    redisTemplate.opsForZSet().incrementScore(key, userId.toString(), realPoints);
}

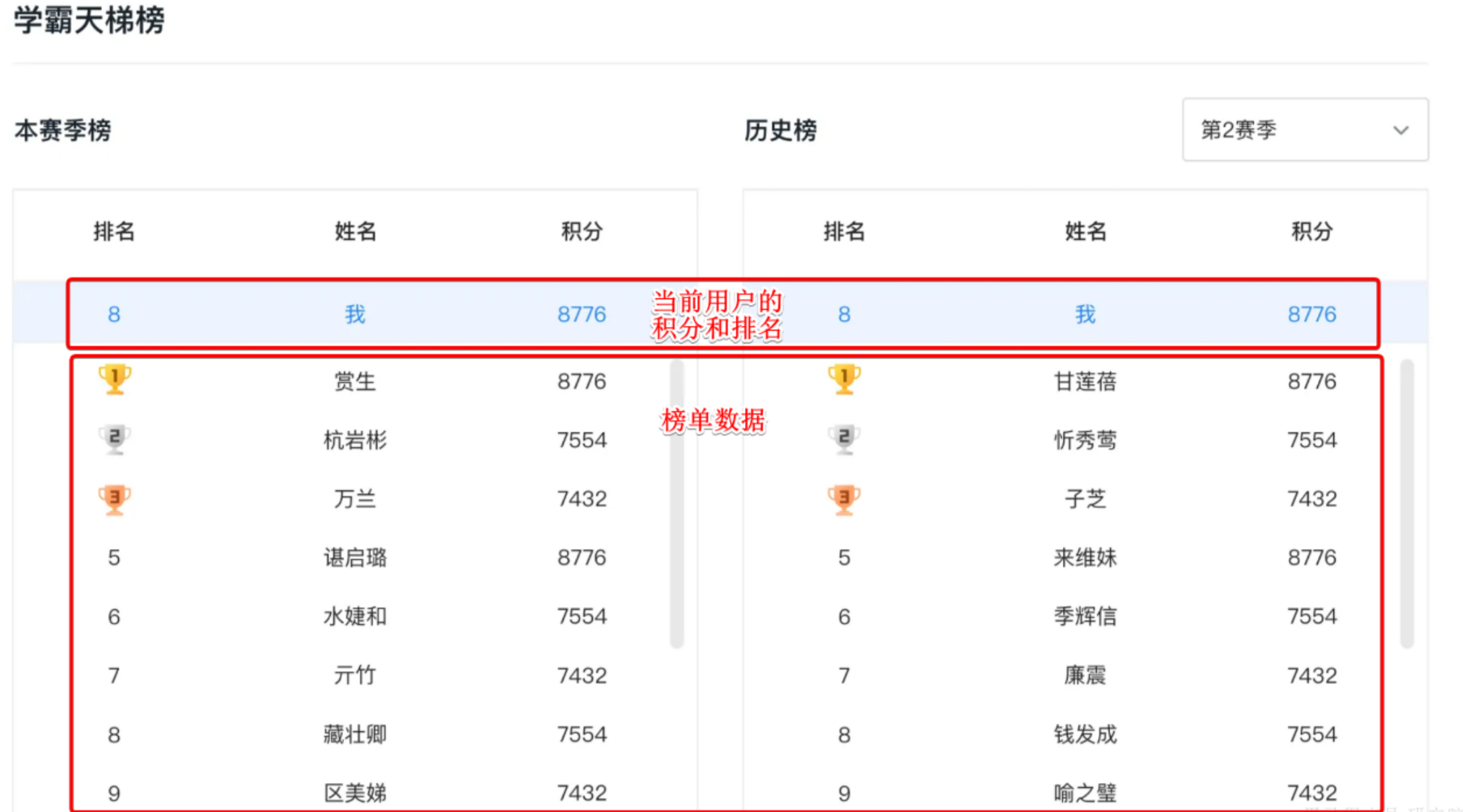

在我的项目中，当前榜单是存储在Redis中，历史榜单的话我们就存储在MySQL中。

查看当前赛季榜单

@Override
    public List<PointsBoard> queryCurrentBoardList(String key, Integer pageNo, Integer pageSize) {
        // 1.计算分页
        int from = (pageNo - 1) * pageSize;
        // 2.查询
        Set<ZSetOperations.TypedTuple<String>> tuples = redisTemplate.opsForZSet()
                .reverseRangeWithScores(key, from, from + pageSize - 1);
        if (CollUtils.isEmpty(tuples)) {
            return CollUtils.emptyList();
        }
        // 3.封装
        int rank = from + 1;
        List<PointsBoard> list = new ArrayList<>(tuples.size());
        for (ZSetOperations.TypedTuple<String> tuple : tuples) {
            String userId = tuple.getValue();
            Double points = tuple.getScore();
            if (userId == null || points == null) {
                continue;
            }
            PointsBoard p = new PointsBoard();
            p.setUserId(Long.valueOf(userId));
            p.setPoints(points.intValue());
            p.setRank(rank++);
            list.add(p);
        }
        return list;
    }

查询当前用户在某一个赛季的排名

 private PointsBoard queryMyHistoryBoard(Long season) {
        // 1.获取登录用户
        Long userId = UserContext.getUser();
        // 2.计算表名
        TableInfoContext.setInfo(POINTS_BOARD_TABLE_PREFIX + season);
        // 3.查询数据
        Optional<PointsBoard> opt = lambdaQuery().eq(PointsBoard::getUserId, userId).oneOpt();
        if (opt.isEmpty()) {
            return null;
        }
        // 4.转换数据
        PointsBoard pointsBoard = opt.get();
        pointsBoard.setRank(pointsBoard.getId().intValue());
        return pointsBoard;
    }

历史榜单的存储

在天Online学习平台中， 积分排行榜是分赛季的 ，每一个月是一个赛季。因此每到每个月的月初，就会进入一个新的赛季。所有用户的积分应该清零，重新累积。

但是，我们能把Redis中的榜单数据直接清空吗？显然不行！Redis中的榜单数据是上个月的数据，属于历史榜单了，直接清空就丢失了一个赛季的数据。

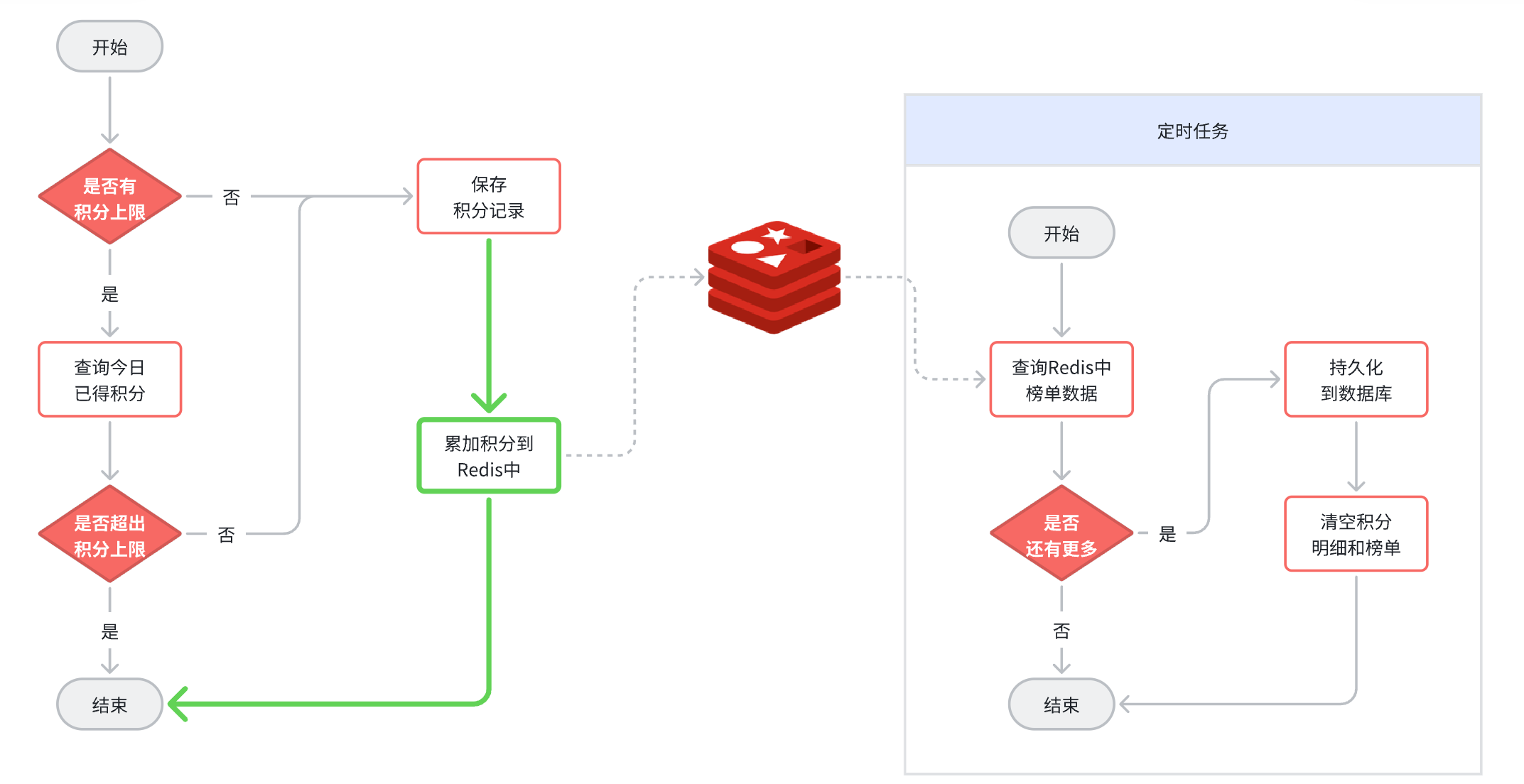

因此，我们 必须将Redis中的历史数据持久化到数据库中 ，然后再清零。如图：

不过，这里就有一个问题需要解决：

假如有数百万用户，这就意味着每个赛季榜单都有数百万数据。随着时间推移，历史赛季越来越多，如果全部保存到一张表中，数据量会非常恐怖！（虽然我的项目咩有哈，但是我们要从学习的角度去看待嘛？）

分库分表

该怎么办呢？那就是分库分表：如果有不了解的伙伴可以看我这篇文章： 关于分库分表

Online学习平台项目是一个教育类项目，用户规模并不会很高，一般在十多万到百万级别。因此最终的数据规模也并不会非常庞大。

综合之前的分析，结合的项目情况，我们可以对 榜单数据做分表，但是 暂时不需要做分库和集群 。

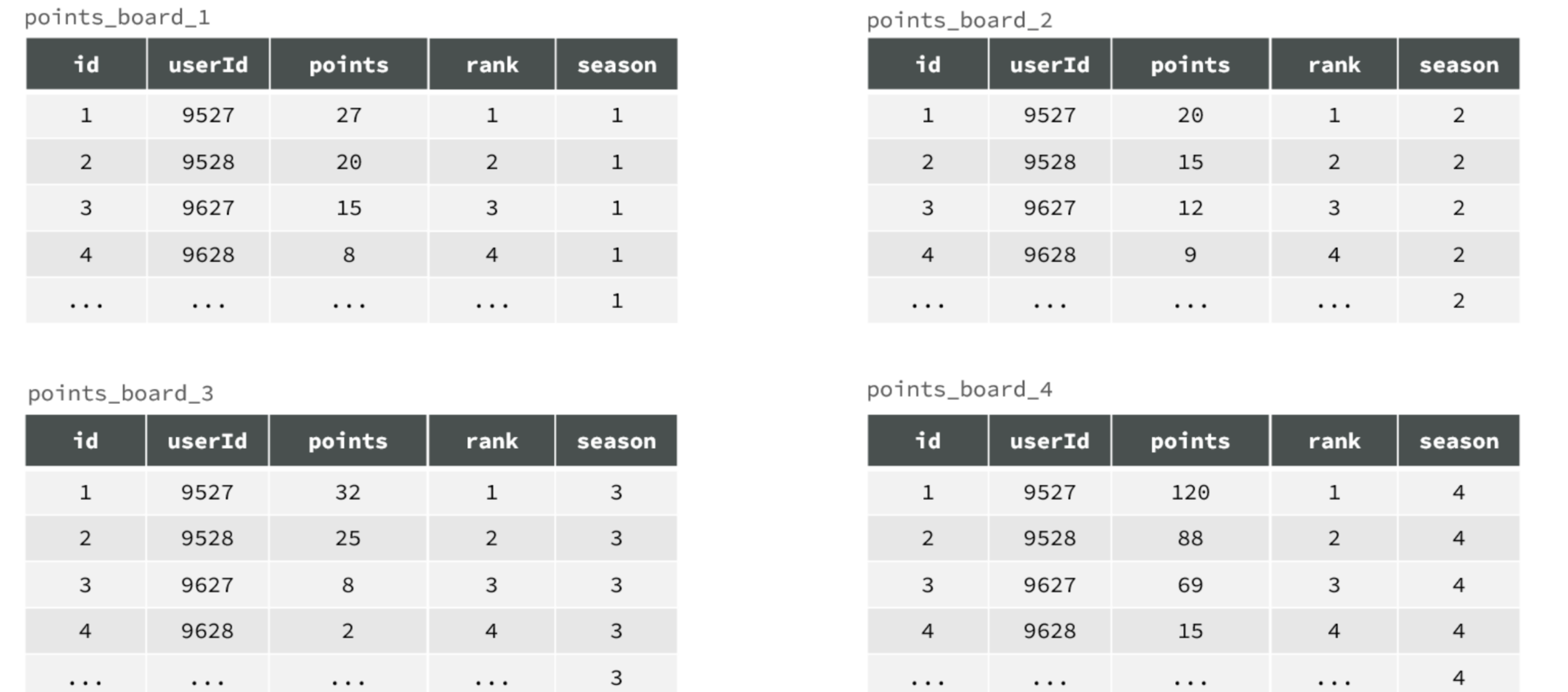

由于我们要解决的是数据过多问题，因此分表的方式选择 水平分表 。具体来说，就是按照赛季拆分，每一个赛季是一个独立的表，如图：

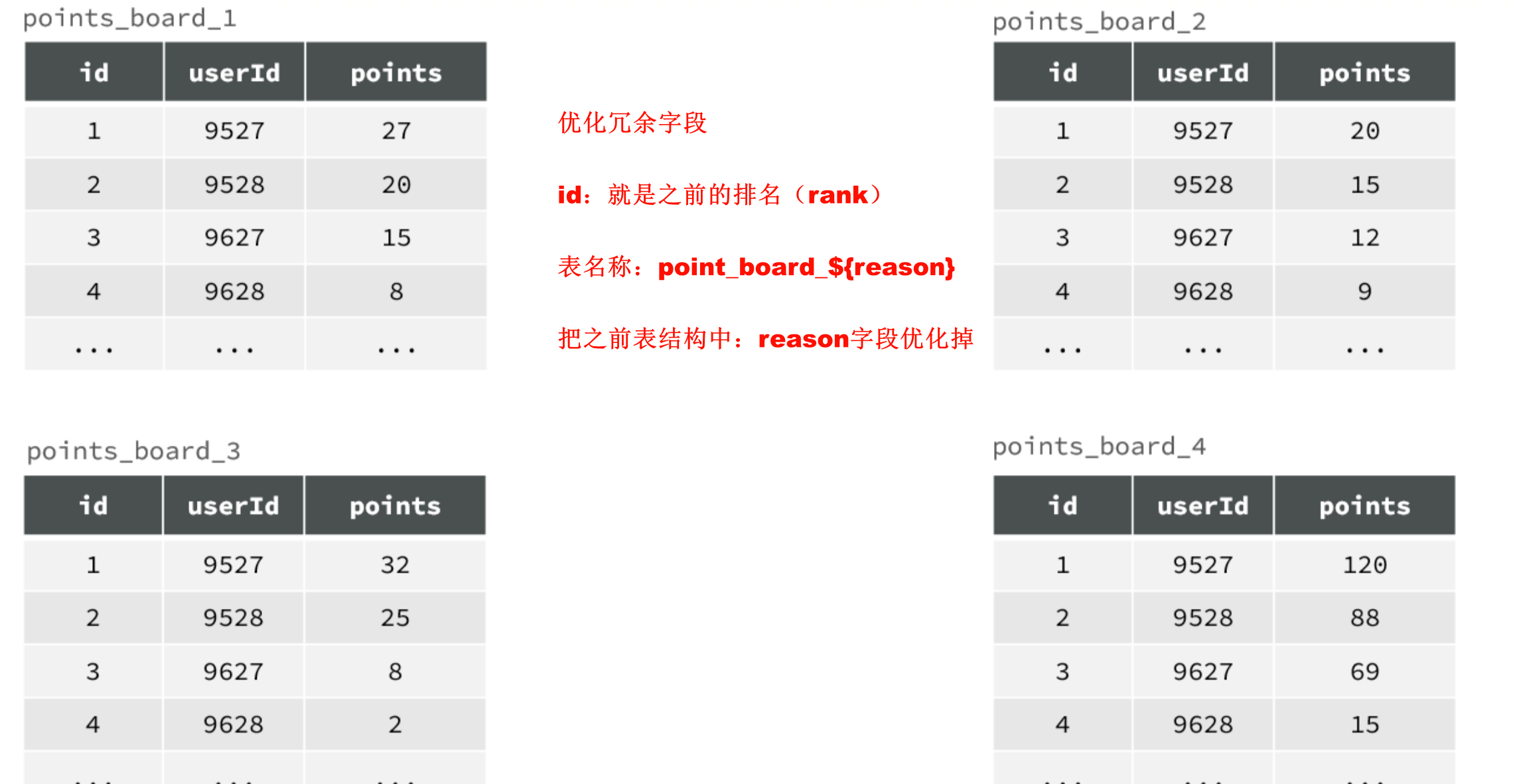

由于我们上表中的rank字段可以使用主键id来替代，又是水平分表可以把reason字段放到表名称中 优化如下：

定时任务创建表

每个赛季要有不同的表，这些表什么时候创建呢？

应该在每个赛季刚开始的时候（月初）来创建新的赛季榜单表 。每个月的月初执行一个创建表的任务，我们可以利用 定时任务 来实现。

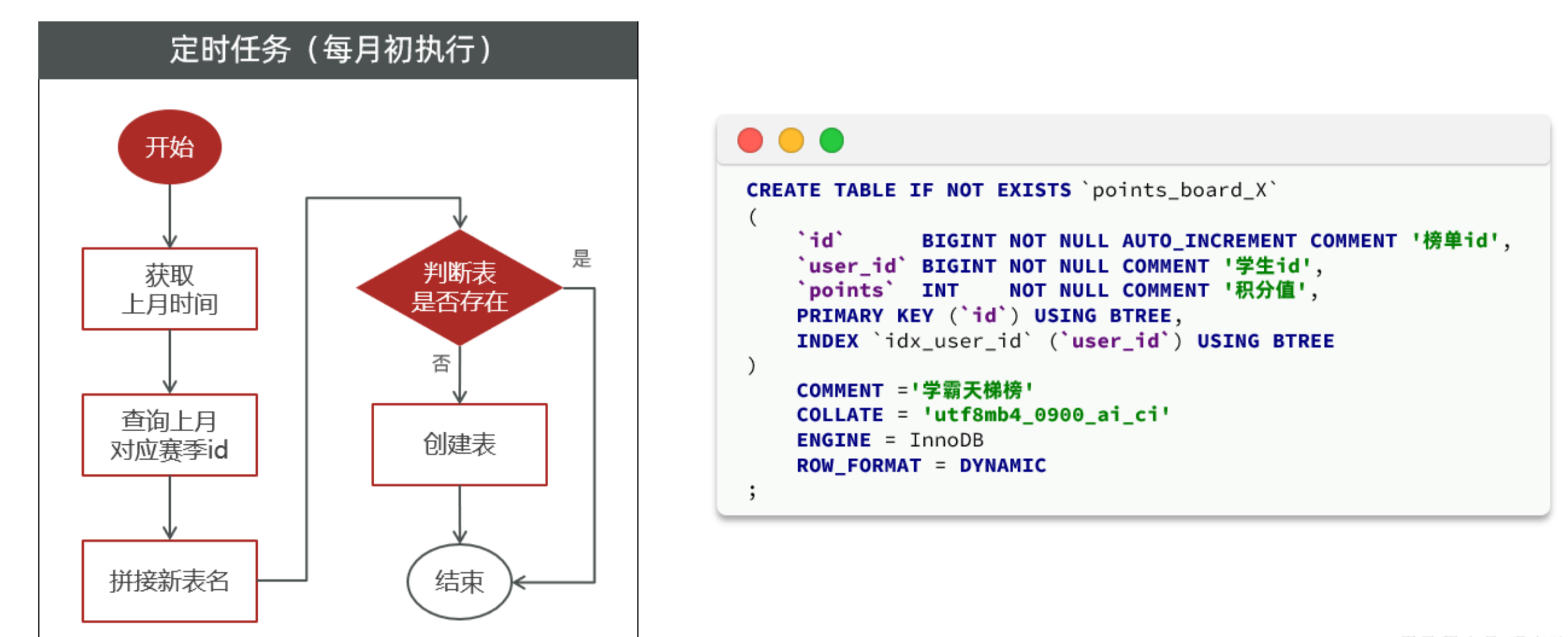

由于表的名称中包含赛季id，因此在定时任务中我们还要先查询赛季信息，获取赛季id，拼接得到表名，最后创建表 。

SpringTask实现

定时任务

@Scheduled(cron = "0 0 3 1 * ?") // 每月1号，凌晨3点执行
    public void createPointsBoardTableOfLastSeason(){
        // 1.获取上月时间
        LocalDateTime time = LocalDateTime.now().minusMonths(1);
        // 2.查询赛季id
        Integer season = seasonService.querySeasonByTime(time);
        if (season == null) {
            // 赛季不存在
            return;
        }
        // 3.创建表
        pointsBoardService.createPointsBoardTableBySeason(season);
    }

createPointsBoardTableBySeason（season）建表

service接口

public interface IPointsBoardService extends IService<PointsBoard> {
    PointsBoardVO queryPointsBoardBySeason(PointsBoardQuery query);

    void createPointsBoardTableBySeason(Integer season);
}

实现方法

@Override
public void createPointsBoardTableBySeason(Integer season) {
    getBaseMapper().createPointsBoardTable(POINTS_BOARD_TABLE_PREFIX + season);
}

Mapper文件

<mapper namespace="com.online.learning.mapper.PointsBoardMapper">

    <insert id="createPointsBoardTable" parameterType="java.lang.String">
        CREATE TABLE `${tableName}`
        (
            `id`      BIGINT NOT NULL AUTO_INCREMENT COMMENT '榜单id',
            `user_id` BIGINT NOT NULL COMMENT '学生id',
            `points`  INT    NOT NULL COMMENT '积分值',
            PRIMARY KEY (`id`) USING BTREE,
            INDEX `idx_user_id` (`user_id`) USING BTREE
        )
            COMMENT ='学霸天梯榜'
            COLLATE = 'utf8mb4_0900_ai_ci'
            ENGINE = InnoDB
            ROW_FORMAT = DYNAMIC
    </insert>
</mapper>

SpringTask面临的问题

目前，我们的定时任务都是基于SpringTask来实现的。但是SpringTask存在一些问题：

• 当 微服务多实例部署时，定时任务会被执行多次 。而事实上我们只需要 这个任务被执行一 次即可。
• 我们除了要定时创建表，还要 定时持久化Redis数据到数据 库，我们希望这多个定时任务能够 按照顺序依次执行 ，SpringTask无法控制任务顺序

不仅仅是SpringTask，其它单机使用的定时任务工具，都无法实现像这种任务执行者的调度、任务执行顺序的编排、任务监控等功能。这些功能必须要用到分布式任务调度组件。

这里我们使用的是Xxl-Job定时任务框架：不了解的伙伴请看：xxl-job定时任务

榜单持久化

榜单持久化的基本流程是这样的：

• 创建表
• 持久化Redis数据到数据库
• 清理Redis数据

现在，创建表的动作已经完成，接下来就轮到Redis数据的持久化了。持久化的步骤如下：

• 读取Redis数据
• 判断数据是否存在
  • 不存在，直接结束
  • 存在，则继续
• 保存数据到数据库

其 KEY 中包含一个上赛季对应的 日期 ，因此要读取Redis数据，我们必须先得到上赛季的日期。 另外，我们采用了水平分表的策略，每一个赛季都是一个独立表。那么在写数据到数据库时，必须先知道 表名称 。

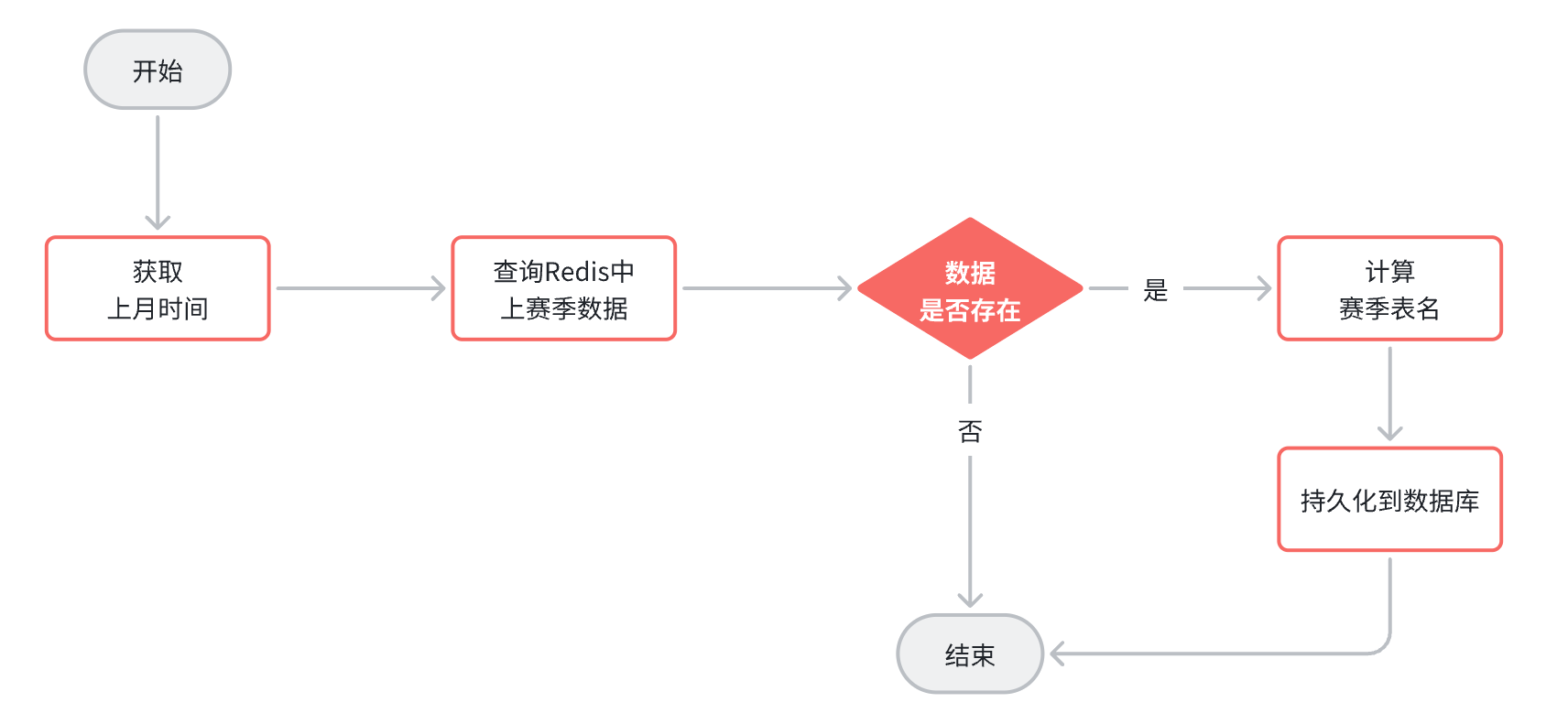

持久化流程：

动态表名

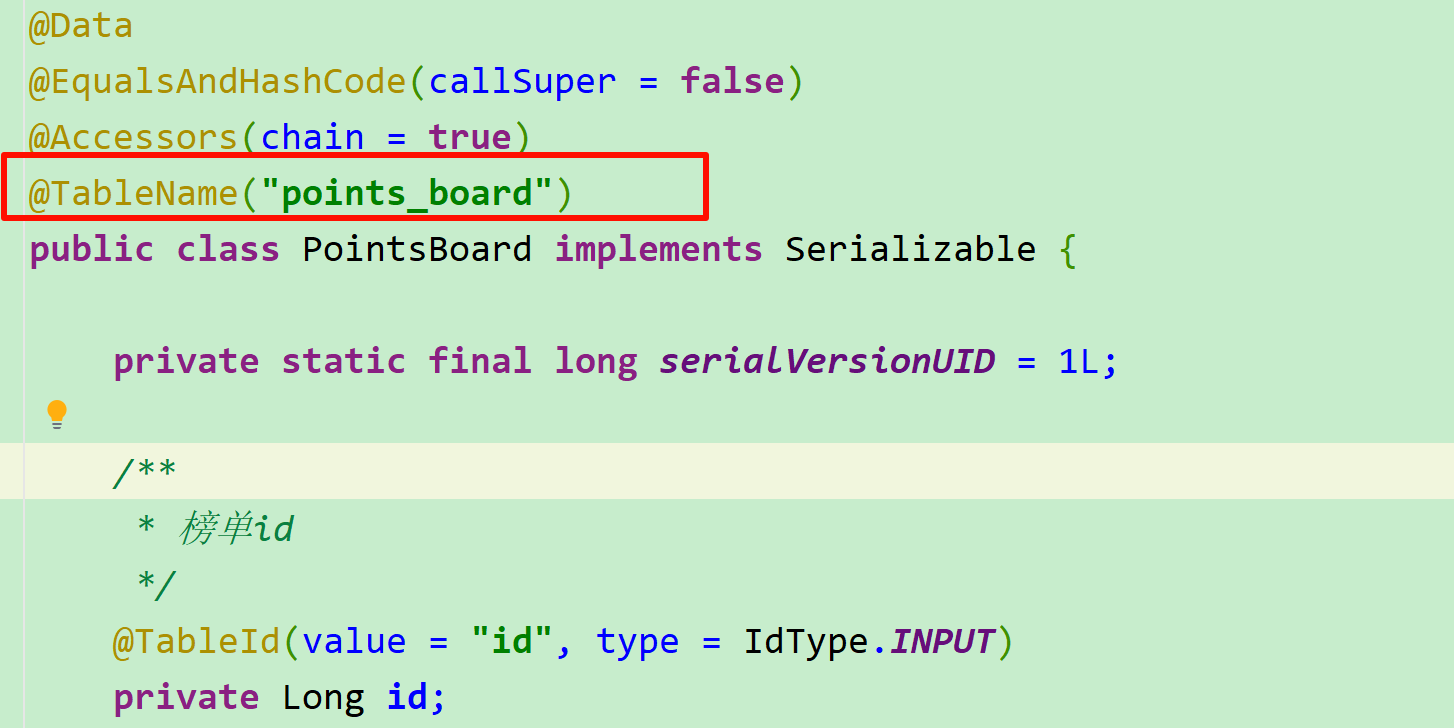

持久化的流程中存在一个问题，我们的数据库持久化采用的是MybatisPlus来实现的。而MybatisPlus读取表名的方式是通过实体类上的@Table注解，而注解往往是写死的：

如何让MybatisPlus在执行的时候改变数据写入的表名称呢？

MybatisPlus中提供了一个动态表名的插件：点击跳转

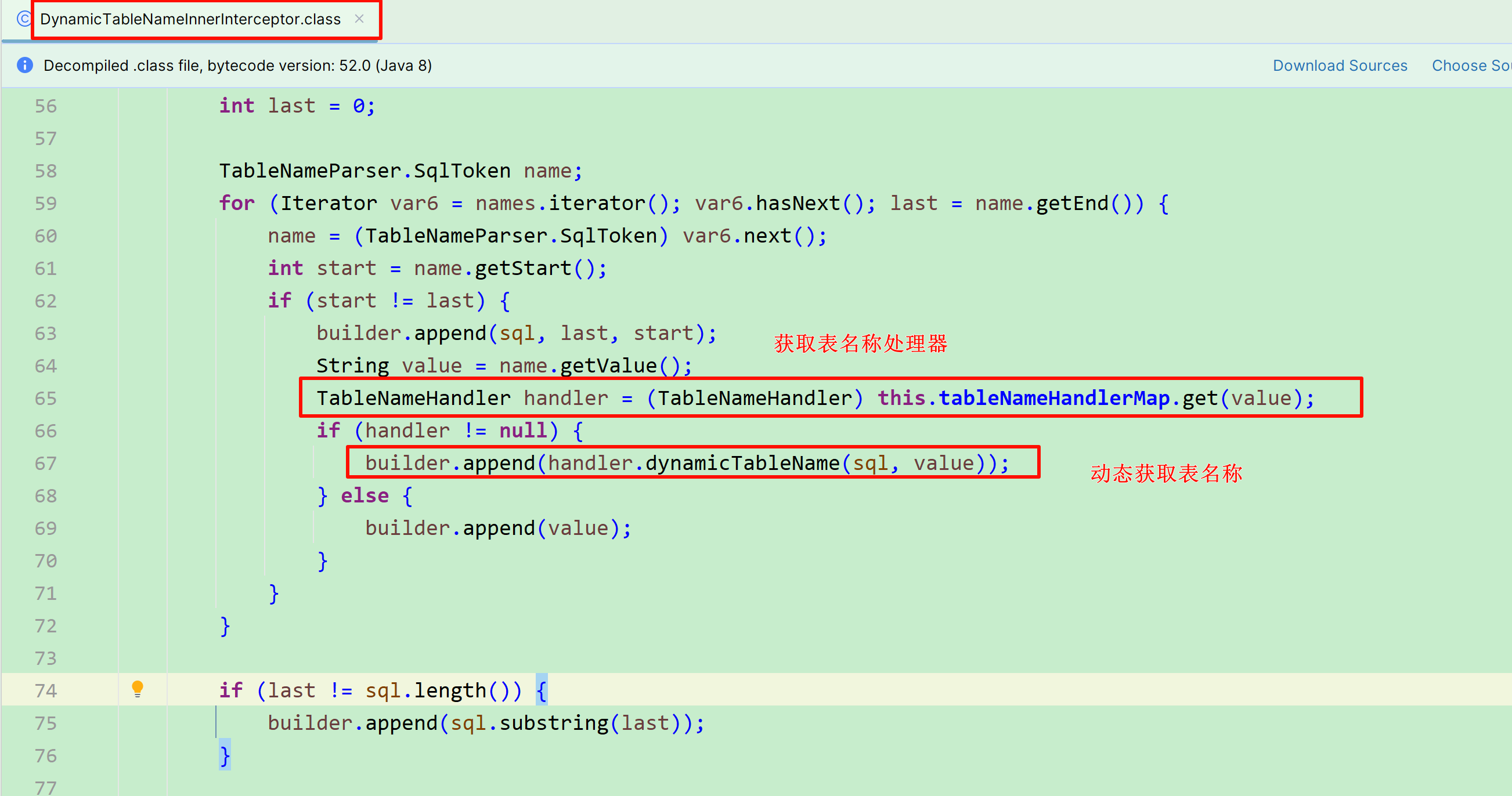

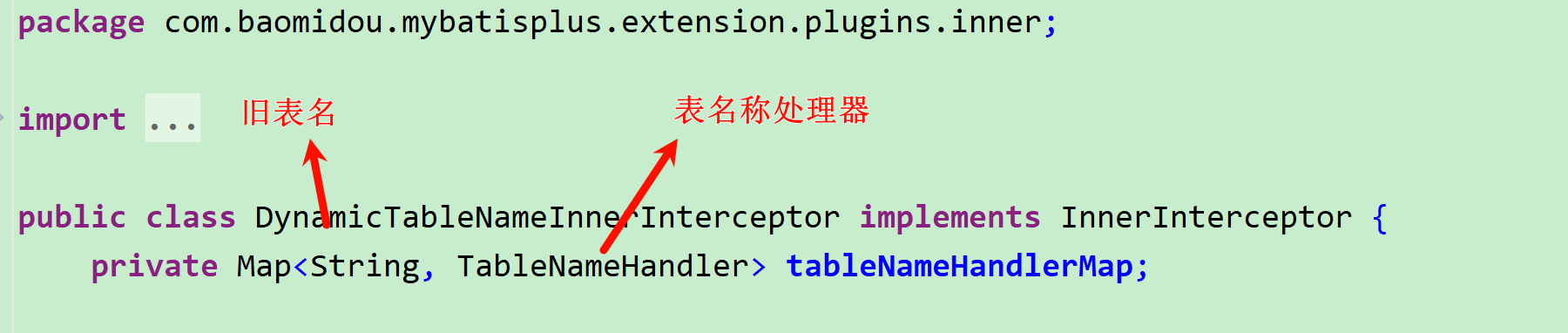

可见表名称动态获取就是依赖于tableNameHandlerMapping中的具体的TableNameHandler，这个Map如图：

TableNameHandler部分源码：

public interface TableNameHandler {

    /**
     * 生成动态表名
     *
     * @param sql       当前执行 SQL
     * @param tableName 表名
     * @return String
     */
    String dynamicTableName(String sql, String tableName);
}

OK，因此我们要做的事情就很简单了，定义DynamicTableNameInnterInterceptor，向其中添加一个TableNameHandler，将points_board这个表名，替换为points_board_赛季id的名称。

当我们批量的写数据到数据库时，如果每次插入都计算一次表名，那性能也太差了。因此，我们肯定是希望一次计算，在TableNameHandler中可以随时获取。这里我们使用的是ThreadLocal

如何传递表名称呢？

虽然无法传参，但是从计算表名，到动态表名插件执行，调用TableNameHandler，都是在一个 线程内完成的。要在一个线程内实现数据共享，该用什么呢？

大家应该很容易想到，就是ThreadLocal.

我们可以在定时任务中计算完动态表名后，将表名存入ThreadLocal，然后在插件中从ThreadLocal中读取即可：

public class TableInfoContext {
    private static final ThreadLocal<String> TL = new ThreadLocal<>();

    public static void setInfo(String info) {
        TL.set(info);
    }

    public static String getInfo() {
        return TL.get();
    }

    public static void remove() {
        TL.remove();
    }
}

定义一个配置类，用于定义DynamicTableNameInnterInterceptor插件：

@Configuration
public class MybatisConfiguration {

    @Bean
    public DynamicTableNameInnerInterceptor dynamicTableNameInnerInterceptor() {
        // 准备一个Map，用于存储TableNameHandler
        Map<String, TableNameHandler> map = new HashMap<>(1);
        // 存入一个TableNameHandler，用来替换points_board表名称
        // 替换方式，就是从TableInfoContext中读取保存好的动态表名
        map.put("points_board", (sql, tableName) -> TableInfoContext.getInfo() == null ? tableName : TableInfoContext.getInfo());
        return new DynamicTableNameInnerInterceptor(map);
    }
}

将DynamicTableNameInnerInterceptor配置进去

修改其中的拦截器配置：

@Configuration
@ConditionalOnClass({MybatisPlusInterceptor.class, BaseMapper.class})
public class MybatisConfig {

    /**
     * @see MyBatisAutoFillInterceptor 通过自定义拦截器来实现自动注入creater和updater
     * @deprecated 存在任务更新数据导致updater写入0或null的问题，暂时废弃
     */
    // @Bean
    // @ConditionalOnMissingBean
    public BaseMetaObjectHandler baseMetaObjectHandler() {
        return new BaseMetaObjectHandler();
    }

    @Bean
    @ConditionalOnMissingBean
    public MybatisPlusInterceptor mybatisPlusInterceptor(@Autowired(required = false) DynamicTableNameInnerInterceptor innerInterceptor) {
        // 1.定义插件主体，注意顺序：表名 > 多租户 > 分页 > 乐观锁 > 字段填充
        MybatisPlusInterceptor interceptor = new MybatisPlusInterceptor();
        // 2.表名插件
        if (innerInterceptor != null) {
            interceptor.addInnerInterceptor(innerInterceptor);
        }
        // 3.分页插件
        PaginationInnerInterceptor paginationInnerInterceptor = new PaginationInnerInterceptor(DbType.MYSQL);
        paginationInnerInterceptor.setMaxLimit(200L);
        interceptor.addInnerInterceptor(paginationInnerInterceptor);
        // 4.字段填充插件
        interceptor.addInnerInterceptor(new MyBatisAutoFillInterceptor());
        return interceptor;
    }
}

• 由于DynamicTableNameInnerInterceptor并不是每一个微服务都用了，所以这里加入了@Autowired(required= false)，避免未定义该拦截器的微服务报错。
• MybatisPlus的插件定义顺序非常重要，必须按照一定的顺序来定义:参考链接

定时持久化任务实现

@XxlJob("savePointsBoard2DB")
public void savePointsBoard2DB(){
    // 1.获取上月时间
    LocalDateTime time = LocalDateTime.now().minusMonths(1);

    // 2.计算动态表名
    // 2.1.查询赛季信息
    Integer season = seasonService.querySeasonByTime(time);
    // 2.2.存入ThreadLocal
    TableInfoContext.setInfo(POINTS_BOARD_TABLE_PREFIX + season);

    // 3.查询榜单数据
    // 3.1.拼接KEY
    String key = RedisConstants.POINTS_BOARD_KEY_PREFIX + time.format(DateUtils.POINTS_BOARD_SUFFIX_FORMATTER);
    // 3.2.查询数据
    int index = XxlJobHelper.getShardIndex();
    int total = XxlJobHelper.getShardTotal();
    int pageNo = index + 1; // 起始页，就是分片序号+1
    int pageSize = 10;
    while (true) {
        List<PointsBoard> boardList = pointsBoardService.queryCurrentBoardList(key, pageNo, pageSize);
        if (CollUtils.isEmpty(boardList)) {
            break;
        }
        // 4.持久化到数据库
        // 4.1.把排名信息写入id
        boardList.forEach(b -> {
            b.setId(b.getRank().longValue());
            b.setRank(null);
        });
        // 4.2.持久化
        pointsBoardService.saveBatch(boardList);
        // 5.翻页，跳过N个页，N就是分片数量
        pageNo+=total;
    }

    TableInfoContext.remove();
}

清理Redis缓存任务

    @XxlJob("clearPointsBoardFromRedis")
    public void clearPointsBoardFromRedis(){
        // 1.获取上月时间
        LocalDateTime time = LocalDateTime.now().minusMonths(1);
        // 2.计算key
        String key = RedisConstants.POINTS_BOARD_KEY_PREFIX + time.format(DateUtils.POINTS_BOARD_SUFFIX_FORMATTER);
        // 3.删除
        redisTemplate.unlink(key);
    }

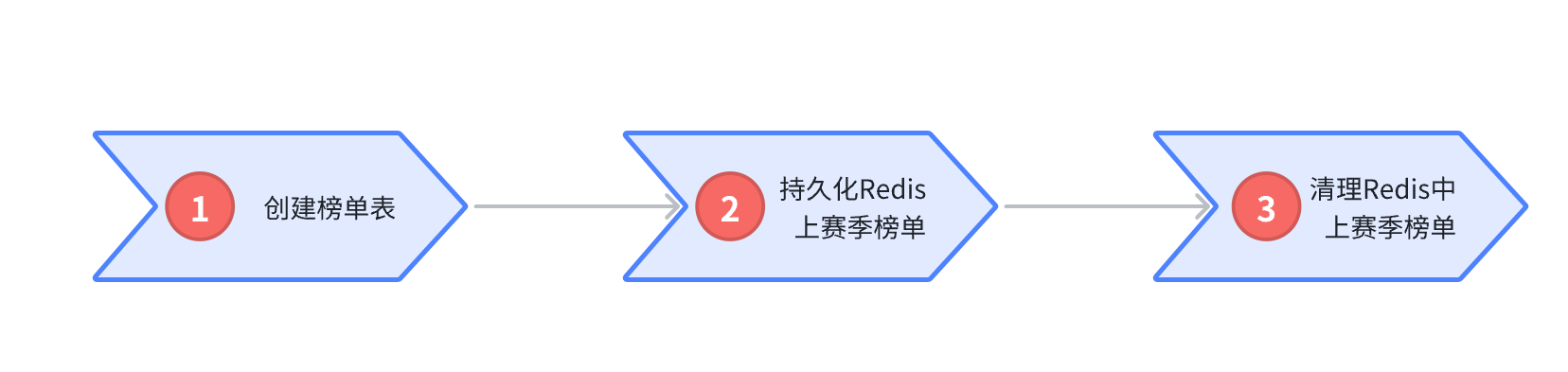

经过上诉我们发现会有如下步骤：

他们是有顺序的，我们可以使用XXL-JOB中的子任务功能

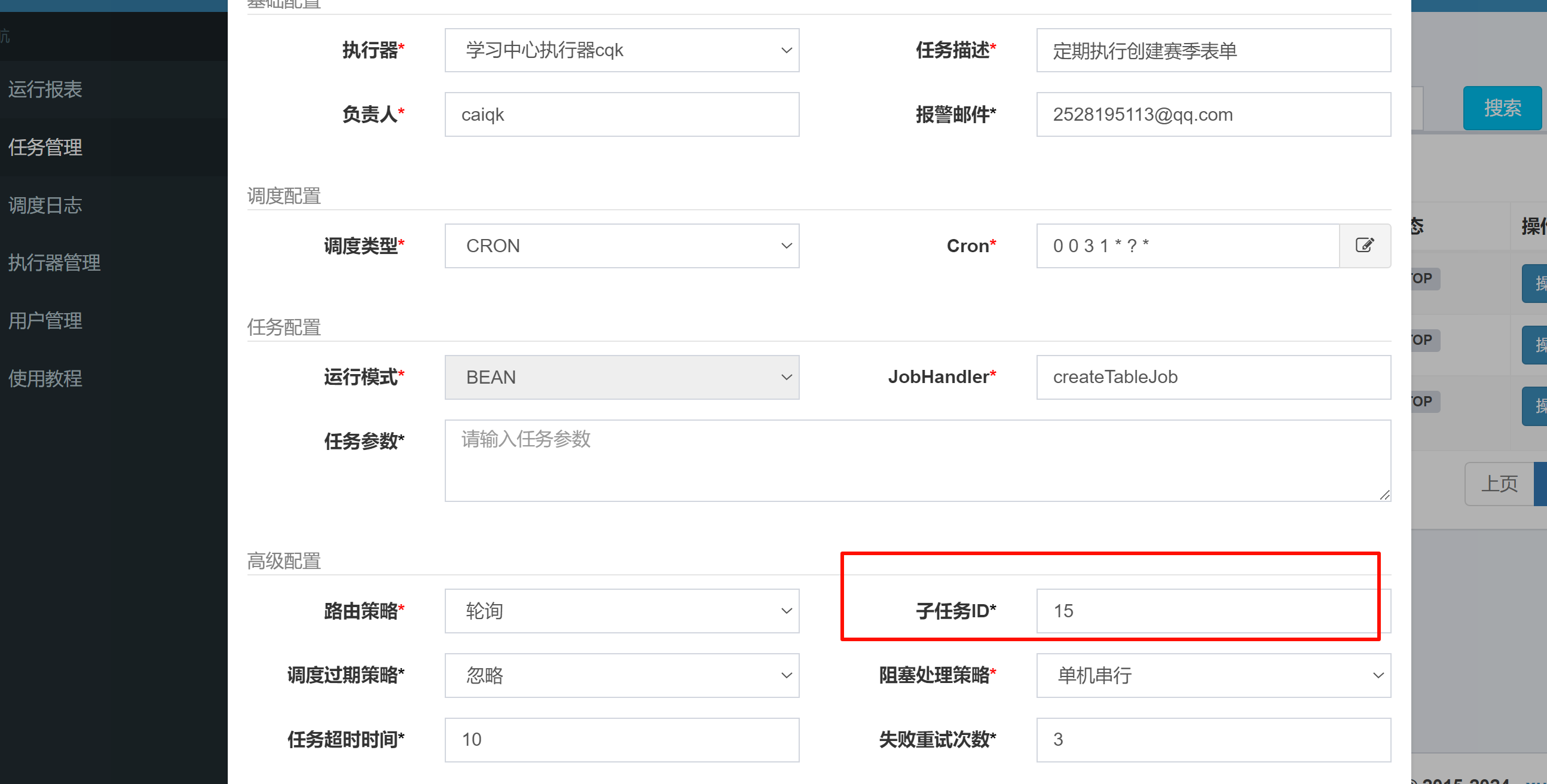

要想让任务A、B依次执行，其实就是配置任务B作为任务A的子任务。因此，我们按照下面方式配置：

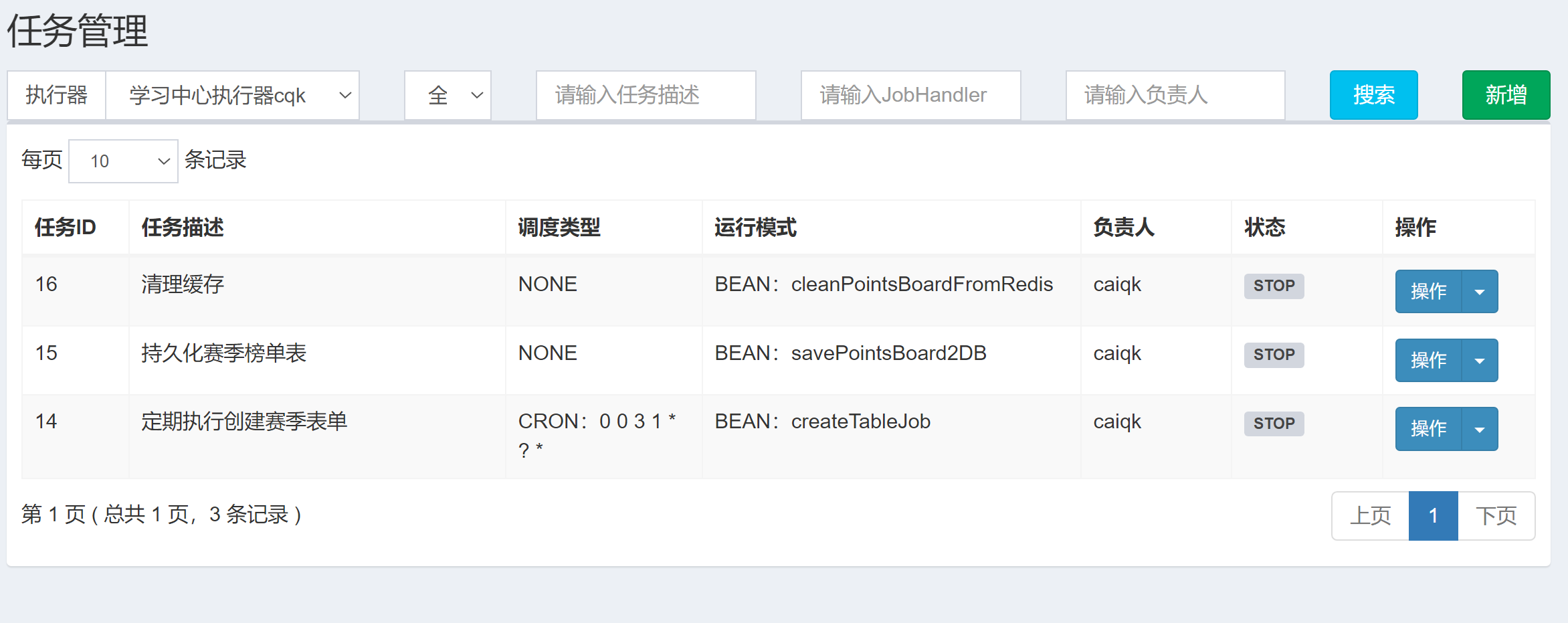

• 定期执行创建赛季榜单（14）的子任务是持久化榜单数据任务（15）
• 持久化榜单数据任务（15）的子任务是清理Redis中的历史榜单（16）

也就是说：14的子任务是15, 15的子任务是16

总结：

面试模拟 你在项目中负责积分排行榜功能，说说看你们排行榜怎么设计实现的？

我们的排行榜功能分为两部分：一个是当前赛季排行榜，一个是历史排行榜。
因为我们的产品设计是每个月为一个赛季，月初清零积分记录，这样学员就有持续的动力去学习。这就有了赛季的概念，因此也就有了当前赛季榜单和历史榜单的区分，其实现思路也不一样。
首先说当前赛季榜单，我们采用了Redis的SortedSet来实现。member是用户id，score就是当月积分总值。每当用户产生积分行为的时候，获取积分时，就会更新score值。这样Redis就会自动形成榜单了。非常方便且高效。
然后再说历史榜单，历史榜单肯定是保存到数据库了。不过由于数据过多，所以需要对数据做水平拆分，我们目前的思路是按照赛季来拆分，也就是每一个赛季的榜单单独一张表。这样做有几个好处：
- 拆分数据时比较自然，无需做额外处理
- 查询数据时往往都是按照赛季来查询，这样一次只需要查一张表，不存在跨表查询问题
因此我们就不需要用到分库分表的插件了，直接在业务层利用MybatisPlus就可以实现动态表名，动态插入了。简单高效。
我们会利用一个定时任务在每月初生成上赛季的榜单表，然后再用一个定时任务读取Redis中的上赛季榜单数据，持久化到数据库中。最后再有一个定时任务清理Redis中的历史数据。
这里要说明一下，这里三个任务是有关联的，之所以让任务分开定义，是为了避免任务耦合。这样在部分任务失败时，可以单独重试，无需所有任务从头重试。
当然，最终我们肯定要确保这三个任务的执行顺序，一定是依次执行的。

你们使用Redis的SortedSet来保存榜单数据，如果用户量非常多怎么办？

首先Redis的SortedSet底层利用了跳表机制，性能还是非常不错的。即便有百万级别的用户量，利用SortedSet也没什么问题，性能上也能得到保证。在我们的项目用户量下，完全足够。
当系统用户量规模达到数千万，乃至数亿时，我们可以采用分治的思想，将用户数据按照积分范围划分为多个桶。
然后为每个桶创建一个SortedSet类型的key，这样就可以将数据分散，减少单个KEY的数据规模了。
而要计算排名时，只需要按照范围查询出用户积分所在的桶，再累加分值范围比他高的桶的用户数量即可。依然非常简单、高效。

你们使用历史榜单采用的定时任务框架是哪个？处理数百万的榜单数据时任务是如何分片的？你们是如何确保多个任务依次执行的呢？

我们采用的是XXL-JOB框架。
XXL-JOB自带任务分片广播机制，每一个任务执行器都能通过API得到自己的分片编号、总分片数量。在做榜单数据批处理时，我们是按照分页查询的方式：
- 每个执行器的读取的起始页都是自己的分片编号+1，例如第一个执行器，其起始页就是1，第二个执行器，其起始页就是2，以此类推
- 然后不是逐页查询，而是有一个页的跨度，跨度值就是分片总数量。例如分了3片，那么跨度就是3
此时，第一个分片处理的数据就是第1、4、7、10、13等几页数据，第二个分片处理的就是第2、5、8、11、14等页的数据，第三个分片处理的就是第3、6、9、12、15等页的数据。
这样就能确保所有数据都会被处理，而且每一个执行器都执行的是不同的数据了。

最后，要确保多个任务的执行顺序，可以利用XXL-JOB中的子任务功能。比如有任务A、B、C，要按照字母顺序依次执行，我们就可以将C设置为B的子任务，再将B设置为A的子任务。然后给A设置一个触发器。

这样，当A触发时，就会依次执行这三个任务了。
